Эндотелиальный микроскоп

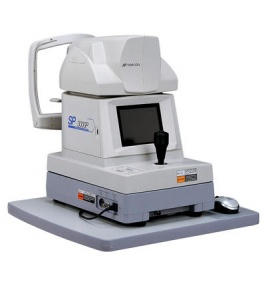

Эндотелиальный микроскоп SP-3000P

Новая модель эндотелиального микроскопа SP-3000P позволяет проводить 2 типа измерений: измерение параметров эндотелиальных клеток и измерение толщины роговицы.
  • 3D-позиционирование
  • Моторизованный подбородник
  • Три режима захвата изображения
  • Простота эксплуатации
  • Различные конфигурации
Эргономичный дизайн и совершенное программное обеспечение делают SP-3000P идеальным инструментом современного врача. Измерение количества эндотелиальных клеток и толщины роговицы стало как никогда проще, удобнее для врача и комфортнее для пациента. Система безконтактного измерения делает процедуру измерения безопасной и требует от врача минимальных знаний и опыта. Усовершенствованный алгоритм подсчета клеток осуществляет точное вычисление количества клеток при каждом выполненном измерении.


Три режима захвата изображения
В SP-3000 реализовано три режима захвата изображения, чье использование зависит от состояния глаза пациента:

1) Автоматический
В автоматическом режиме прибор осуществляет автоматическое позиционирование и автоматическую съемку, не требуя от врача никаких действий и опыта. Подходит для большинства пациентов.

2) Полуавтоматический
В данном режиме врач должен осуществить ручное позиционирование, однако, съемка осуществляется автоматически. Такой режим подходит для пациентов, у которых наблюдается сложность с фиксацией или нерегулярная структура роговицы.

3) Ручной
Обеспечивает полный контроль над действиями, позволяет осуществлять ручное позиционирование и съемку. Удобен в случах, когда роговица пациента обладает низкой отражающей способностью или подвержена иным аномалиям.


Моторизованный подбородник
В SP-3000P реализован моторизованный подбородник, управление которым осуществляется с панели управления прибором. Это увеличивает комфорт пациента и сокращает время на проведение процедуры съемки.

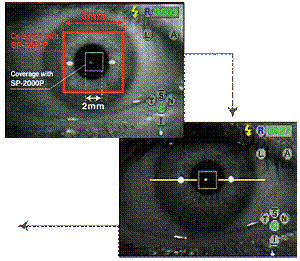

image007.png3D-позиционирование
Три мотора, работающие в связке с инфракрасными сенсорами, автоматически осуществляют позиционирование и центровку прибора и обеспечивают получение точных и воспроизводимых изображений эндотелиального слоя.

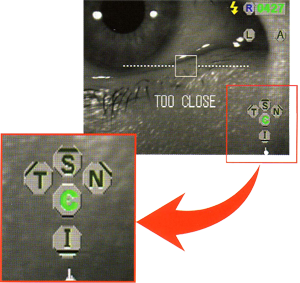

Метки фиксации
Для удобства съемки в SP-3000P используются пять точек фиксации: центральная, назальная, темпоральная, внутренняя и внешняя. Вычисление количества эндотелиальных клеток и измерение толщины роговицы могут быть осуществлены параллельно.

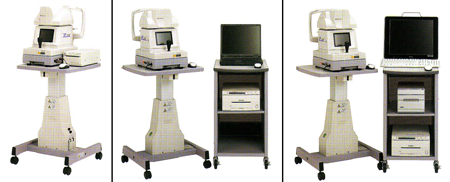

Различные конфигурации
На выбор пользователям предлагаются различные конфигурации SP-3000P, позволяющие в различной степени реализовать его преимущества.

P-3000P с видеопринтером



SP-3000P с ноутбуком и ПО CellCount™



SP-3000P с настольным компьютером и ПО IMAGEnet™

Наиболее простая конфигурация, позволяющая мгновенно получать распечатки полученных снимков с результатами вычислений на подключенном принтере.

В данной конфигурации требуется наличие ноутбука с установленным программным обеспечением CellCount™, обеспечивающим высочайшую точность анализа. Для передачи информации используется интерфейс USB2.0.

Наиболее продвинутая конфигурации системы с модулем Cell Analysis для IMAGEnet™. Данную конфигурацию можно использовать для управления другими приборами Topcon, среди которых цифровые щелевые лампы, ретинальные камеры и оптический томограф.



Простота процедуры съемки и анализа
Процедура захвата изображения и последующего анализа настолька проста, что справится с ней любой человек, даже не прошедший предварительного обучения. Все, что требуется для получения снимка, - это провести выравнивание области захвата и зрачка глаза, нажать на кнопку джойстика SP-3000P и по порядку щелкнуть на кнопках Analyze и Calc. Все!

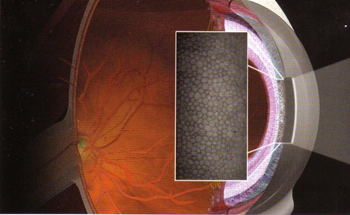

В комплекте с SP-3000P поставляется программное обеспечение CellCount™. При поключении SP-3000P к компьютеру с установленным CellCount™ полученные изображения автоматически передаются на компьютер, после чего потребуется определить область для анализа. После выбора области CellCount™ проведет точный анализ эндотелиального слоя роговицы. Процедура, продемонстрированная на снимке ниже, полностью автоматизирована.


Технические характеристики

Значение

Размер области съемки

0.25 х 0.5 мм

Увеличение при съемке

150х

Измерение толщины

0.01 мм

Рабочее расстояние

25 мм

Фиксационная метка

центральная - 1
периферийная - 4

Режимы съемки

Авто/полуавтоматическая/ручная

Память

5 снимков на каждый глаз

Монитор

Цветной 5.6'' LCD-экран

Перемещение базы

1) продольное - 92 мм
2) поперечное - 28 мм
3) вертикальное - 30 мм

Перемещение подбородника

65 мм

Электропитание и потребляемая мощность

220В, 65Вт

Размеры и вес

274 х 485 х 445 мм, 22 кг
